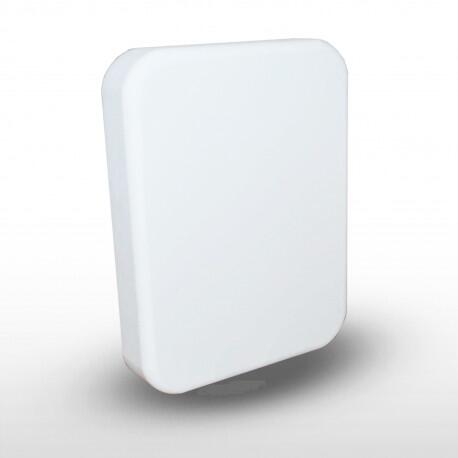

Nuovo Stern Pad, staffe di montaggio senza fori. Stern Pad Jumbo è una staffa di montaggio per trasduttori, filtri del carburante, luci, pompe e qualsiasi accessorio che debba essere fissato all'imbarcazione. Stern Pad utilizza un adesivo di alta qualità in grado di fissarsi a qualsiasi parte dell'imbarcazione, anche sommersa. Ideale per l'utilizzo con i trasduttori di tipo StructureScan.
Questo prodotto include:

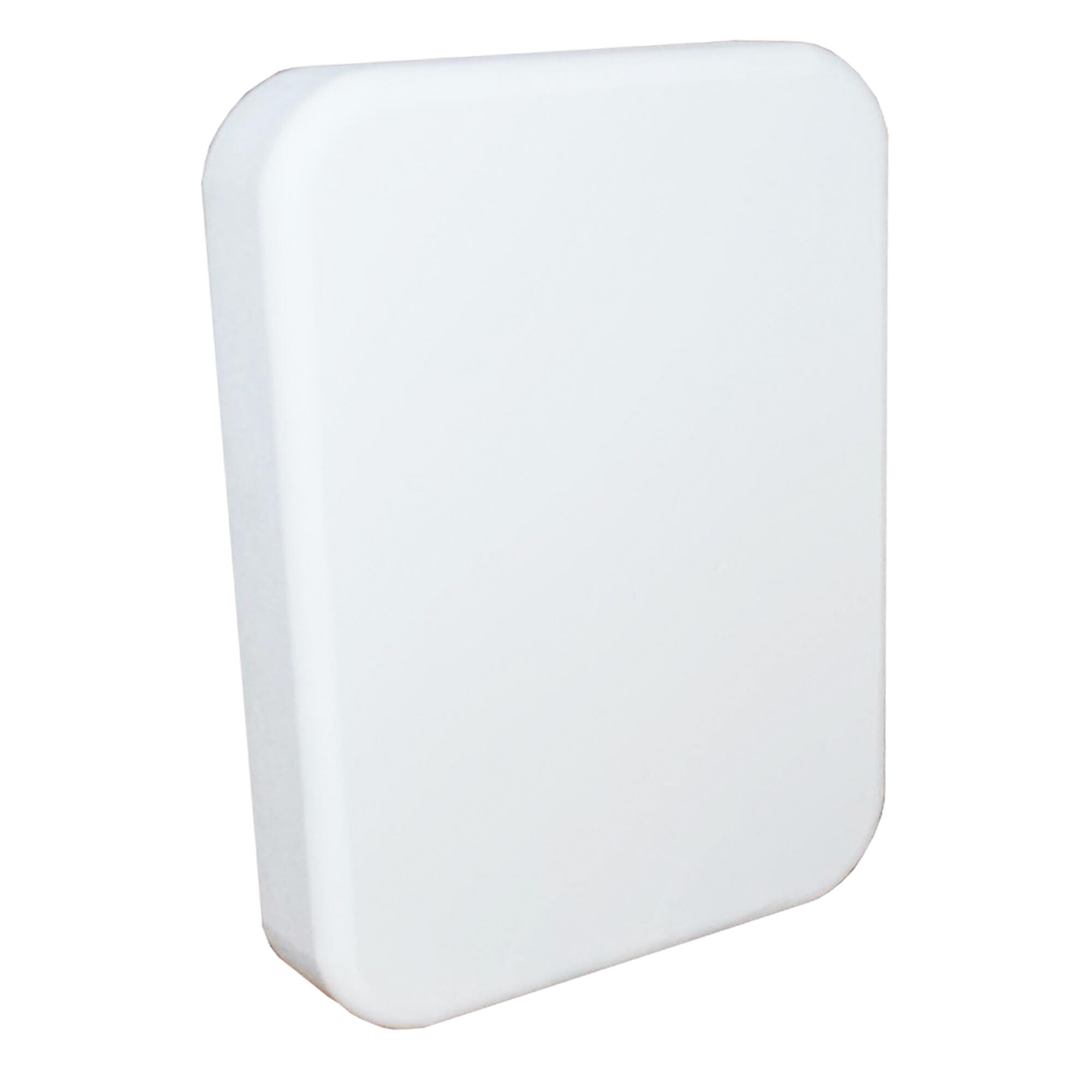

- Stern Pad Jumbo bianco.

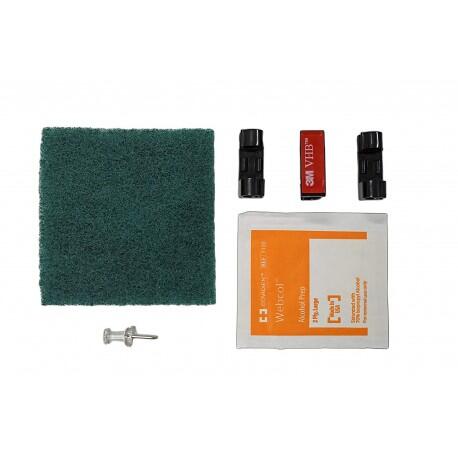

- Fascette autoadesive.
- Carta abrasiva o scotch lucido 3M e un panno alcolico per pulire la superficie da installare.
Descrizione generale:
Stern Pad, staffe di montaggio senza fori. Stern Pad è una staffa di montaggio per trasduttori, filtri del carburante, luci, pompe e qualsiasi accessorio che debba essere fissato all'imbarcazione. Stern Pad utilizza un adesivo di alta qualità in grado di fissarsi a qualsiasi parte dell'imbarcazione, anche sommersa.
Adesivo 3M™ VHB™ di alta qualità. Adatto a qualsiasi tipo di scafo o superficie, fibra di vetro, alluminio ecc.
Dimenticatevi di forare e bucare lo scafo della vostra imbarcazione.
Questo adesivo ha superato i rigorosi test di immersione in acqua salata per 10 anni.
Caratteristiche principali:
- Montaggio in meno di 5 minuti (necessita di 18 ore prima dell'uso).
- Base in polimero plastico tagliato a CNC
- Non necessita di adesivi o riempitivi aggiuntivi.
- Può essere brevettato
- Può essere smontato se necessario (non è riutilizzabile).
- Dimensioni 16,5 x 12,0 x 2,5 cm
SI PREGA DI LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI PRIMA DELL'INSTALLAZIONE, IL FONDELLO POTREBBE NON ADATTARSI CORRETTAMENTE SE NON SI SEGUONO TUTTE LE ISTRUZIONI.
- La temperatura del casco durante l'installazione deve essere compresa tra 10ºC e 40º.
- Lo Stern Pad è progettato per l'uso su Gel Coat, alluminio e vernice epossidica (NON SULLA PITTURA ANTI-FOULING).
- La superficie dello scafo deve essere completamente piana e pulita in modo che l'intera superficie adesiva sia a contatto con la base dello scafo.
- Lo STERN PAD non è destinato a imbarcazioni di peso superiore a 55 kg.
- Il dispositivo applicato non deve sporgere più di 2 cm al di sotto dello scafo e non deve pesare più di 1 kg.

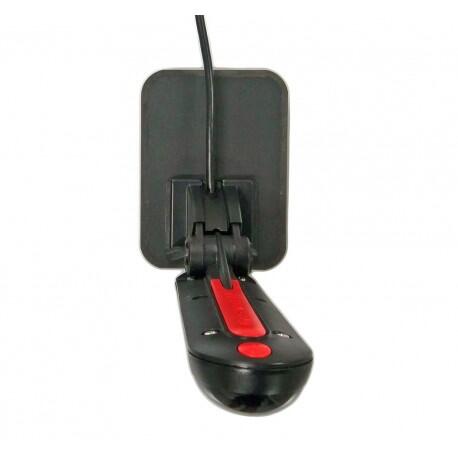

Un trasduttore montato correttamente dovrebbe sporgere di circa 2 cm sotto lo scafo durante la planata, in modo da ridurre le turbolenze e l'attrito durante la navigazione.
Installazione:
MONTAGGIO
- È necessario rimuovere completamente con la sabbia qualsiasi antivegetativa, grasso o qualsiasi altro elemento che possa impedire il corretto montaggio del trasduttore.
- Con la protezione della superficie di colla ancora in posizione, stendere il gruppo nella posizione desiderata, controllando i bordi dello STERN PAD e assicurandosi che l'intera superficie dell'adesivo 3M VHB sia a contatto con lo scafo.
- Segnare il bordo dello STERN PAD con una matita sullo scafo.
- Utilizzando il tampone Scotch-Brite in dotazione, carteggiare la superficie all'interno dell'incisione in base alle linee.
- Con un panno di carta umido, rimuovere tutti i residui del passaggio 4 e lasciare asciugare la superficie.
- Pulire la superficie con il panno alcolico in dotazione.
- Con l'ago in dotazione, separare con cura la protezione del cuscinetto adesivo dal cuscinetto adesivo. NON TOCCARE LA COLLA! PERDERÀ POTERE ADESIVO.
- Posizionare con cura lo STERN PAD nella posizione contrassegnata. Non tentare di modificare la posizione dello STERN PAD una volta che l'adesivo è entrato in contatto con il casco.
- APPLICARE LA MAGGIORE FORZA POSSIBILE, spingendo il centro dello STERNPAD contro il casco per almeno 15 secondi.
- Quindi spingere i bordi del cuscinetto contro il casco con la massima forza possibile.
- ATTENDERE 18 ORE PER L'ATTIVAZIONE/LA POLIMERIZZAZIONE DELL'ADESIVO.
- A questo punto è possibile montare l'accessorio/trasduttore sullo STERN PAD utilizzando viti affilate in acciaio inox che penetrino per almeno 1,58 cm nello STERN PAD, ma che non attraversino lo STERN PAD; non praticare fori pilota per le viti.
- Tirare moderatamente il dispositivo assemblato per assicurarsi che sia sicuro.
Se si desidera, utilizzare i fermacavi in dotazione per fissare i cavi del dispositivo montato seguendo le stesse istruzioni dello STERN PAD.
