Impianti elettrici barca: componenti e soluzioni per ogni imbarcazione

Schema impianto elettrico barca 2 batterie: avviamento e servizi non devono mai litigare

Sulle imbarcazioni a motore e sulle derive cabinate una delle configurazioni più diffuse prevede due banchi distinti: uno dedicato all'avviamento del propulsore e uno riservato ai servizi di bordo come luci, strumentazione e pompe. Questa separazione impedisce che il consumo degli accessori scarichi la batteria di avviamento, lasciando il diportista senza possibilità di riaccendere il motore. Uno staccabatterie rotativo — come i modelli Blue Sea presenti in catalogo — consente di commutare tra i due banchi o di collegarli in parallelo in caso di emergenza.

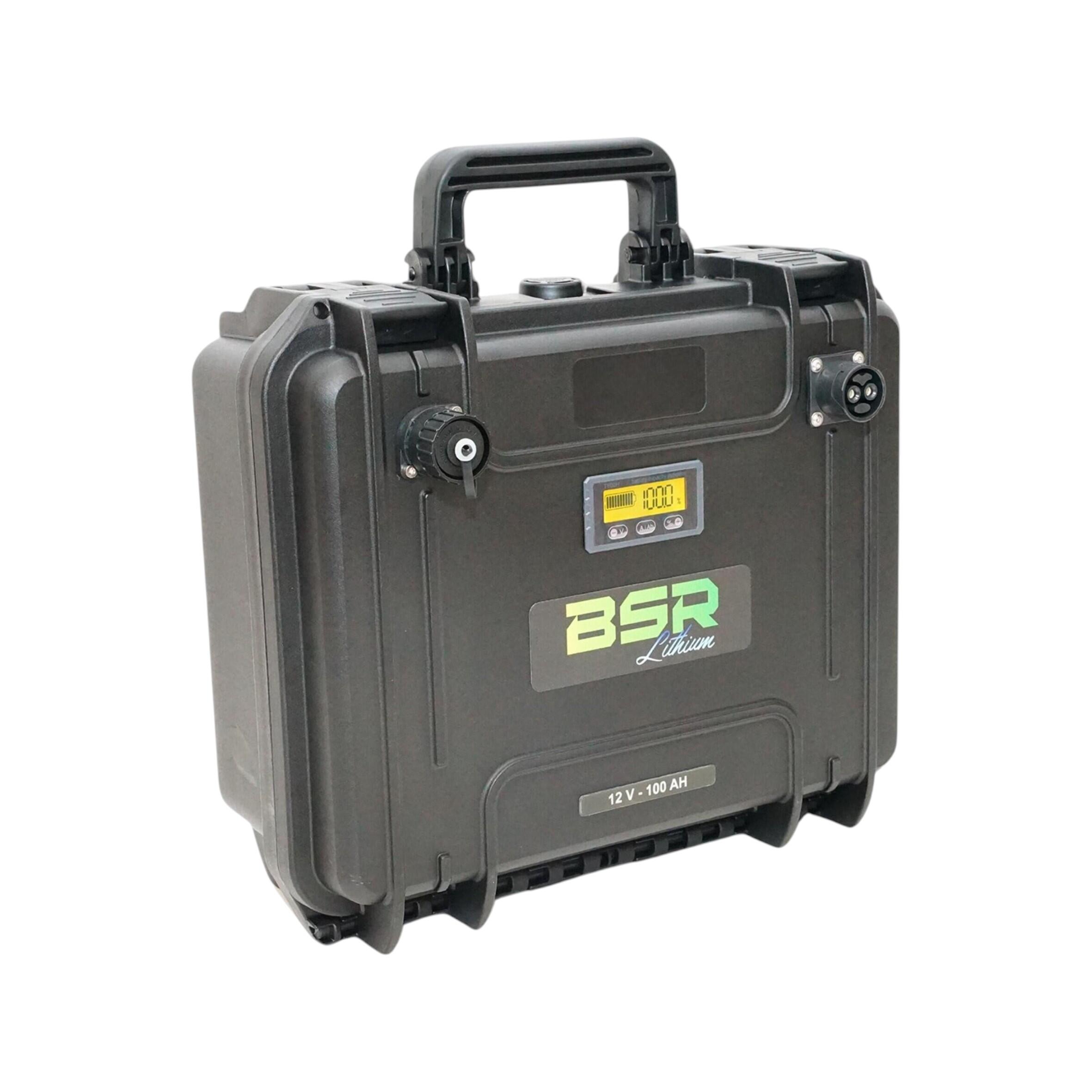

Per dimensionare correttamente i due banchi occorre calcolare il consumo giornaliero in ampere-ora (Ah) di ogni utenza, sommarlo e maggiorare del 20-30 % la capacità della batteria servizi. Le batterie e accessori Orangemarine a ricarica rapida coprono le esigenze di backup, mentre i portabatterie in polipropilene Trem fissano gli accumulatori in modo sicuro anche con mare formato.

Impianto elettrico barca schema: leggere e pianificare il circuito prima di acquistare

Prima di ordinare cavi e connettori è essenziale tracciare uno schema unifilare che rappresenti ogni utenza, la sezione dei conduttori e i dispositivi di protezione. Un impianto elettrico barca ben progettato parte dal polo positivo della batteria, attraversa un fusibile principale, raggiunge il quadro elettrico e da lì si distribuisce ai singoli circuiti protetti da fusibili dedicati. I quadri Blue Sea con interruttori magnetotermici semplificano questa architettura, garantendo protezione da sovraccarico e cortocircuito.

Per il cablaggio è fondamentale utilizzare conduttori in rame stagnato, più resistente alla corrosione salina rispetto al rame nudo. I connettori con occhielli in nylon impermeabile e i terminali in bronzo Orangemarine assicurano giunzioni stabili nel tempo. Ogni collegamento va crimpato — mai soltanto attorcigliato — e protetto con guaine termorestringenti, come quelle Nuova Rade, per evitare infiltrazioni che degradano i contatti e aumentano la resistenza elettrica.

Impianto elettrico barca a vela: quali componenti privilegiare in crociera

Su una barca a vela da crociera l'autonomia energetica è una priorità assoluta, perché il motore resta spento per la maggior parte della navigazione e la ricarica dipende quasi interamente da fonti rinnovabili. I pannelli solari collegati tramite connettori MC4 e regolatori di carica Victron rappresentano la soluzione più silenziosa e a bassa manutenzione per mantenere cariche le batterie servizi durante le soste in rada.

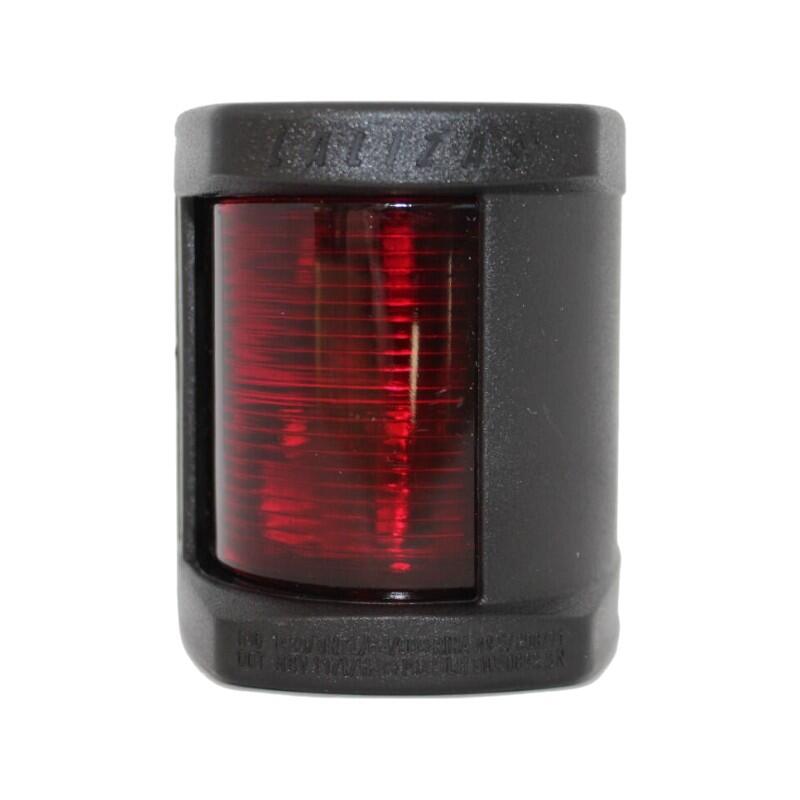

Le luci di navigazione a LED Lalizas consumano una frazione dell'energia rispetto alle lampade a incandescenza tradizionali: la luce bianca su palo retrattile, ad esempio, garantisce visibilità regolamentare con un assorbimento inferiore a 1 W. Per chi naviga in solitaria o in equipaggio ridotto, le luci di via Plastimo autonome con batteria integrata offrono un'ulteriore riserva di sicurezza in caso di guasto all'impianto principale. Le pompe di sentina e drenaggio completano le utenze critiche da proteggere con circuito dedicato.

Impianto elettrico barca fai da te: errori da evitare e soluzioni pratiche

Intervenire in autonomia sulla rete elettrica di bordo è possibile a patto di rispettare alcune regole fondamentali. Il primo errore frequente riguarda la sezione dei cavi: sottodimensionare il conduttore provoca cadute di tensione e surriscaldamento, specialmente su tratte lunghe come quelle tra vano batterie e plancia. Le prolunghe da terra con prese Trem sono progettate per sopportare carichi prolungati in banchina, ma non vanno impiegate come sostituto di cablaggio fisso permanente.

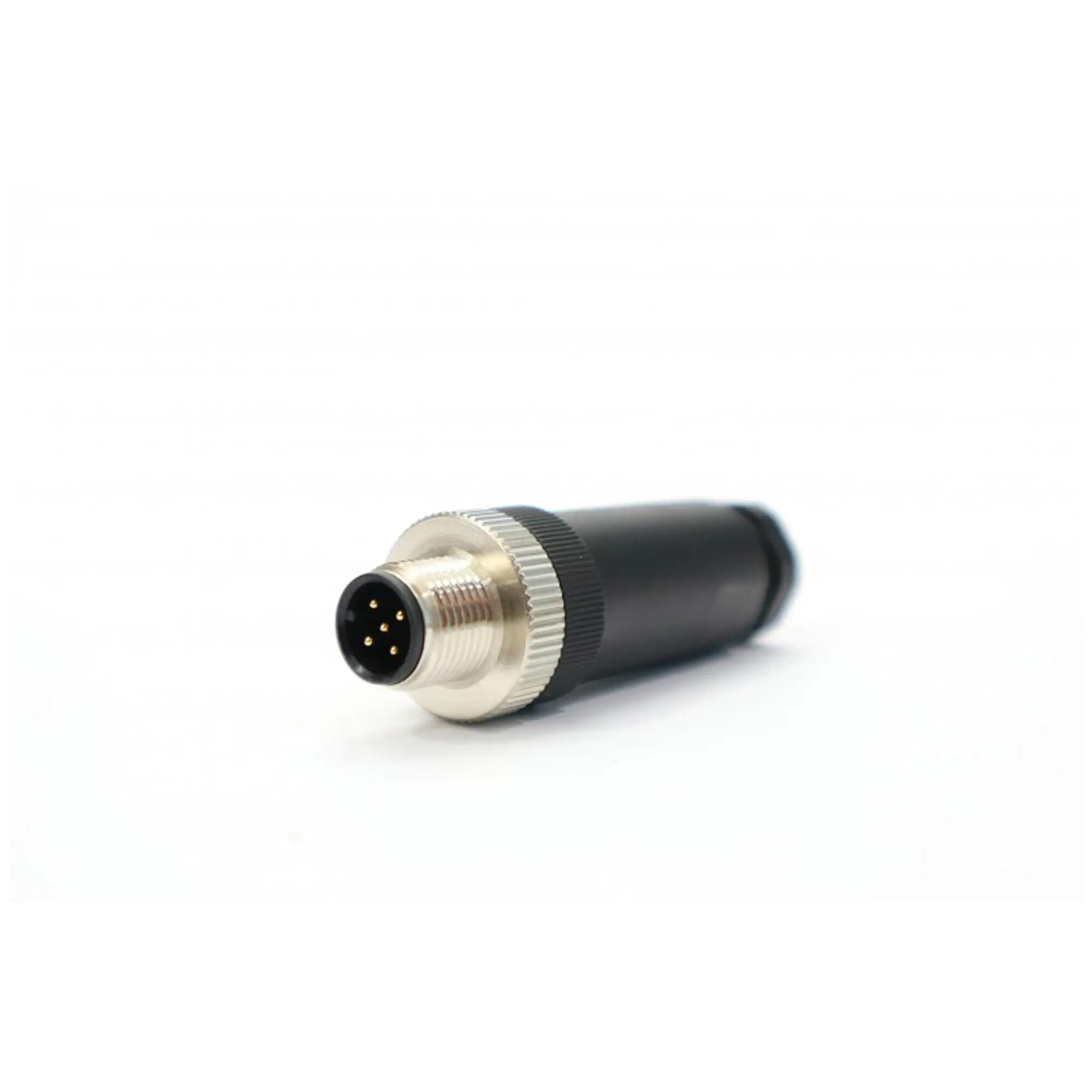

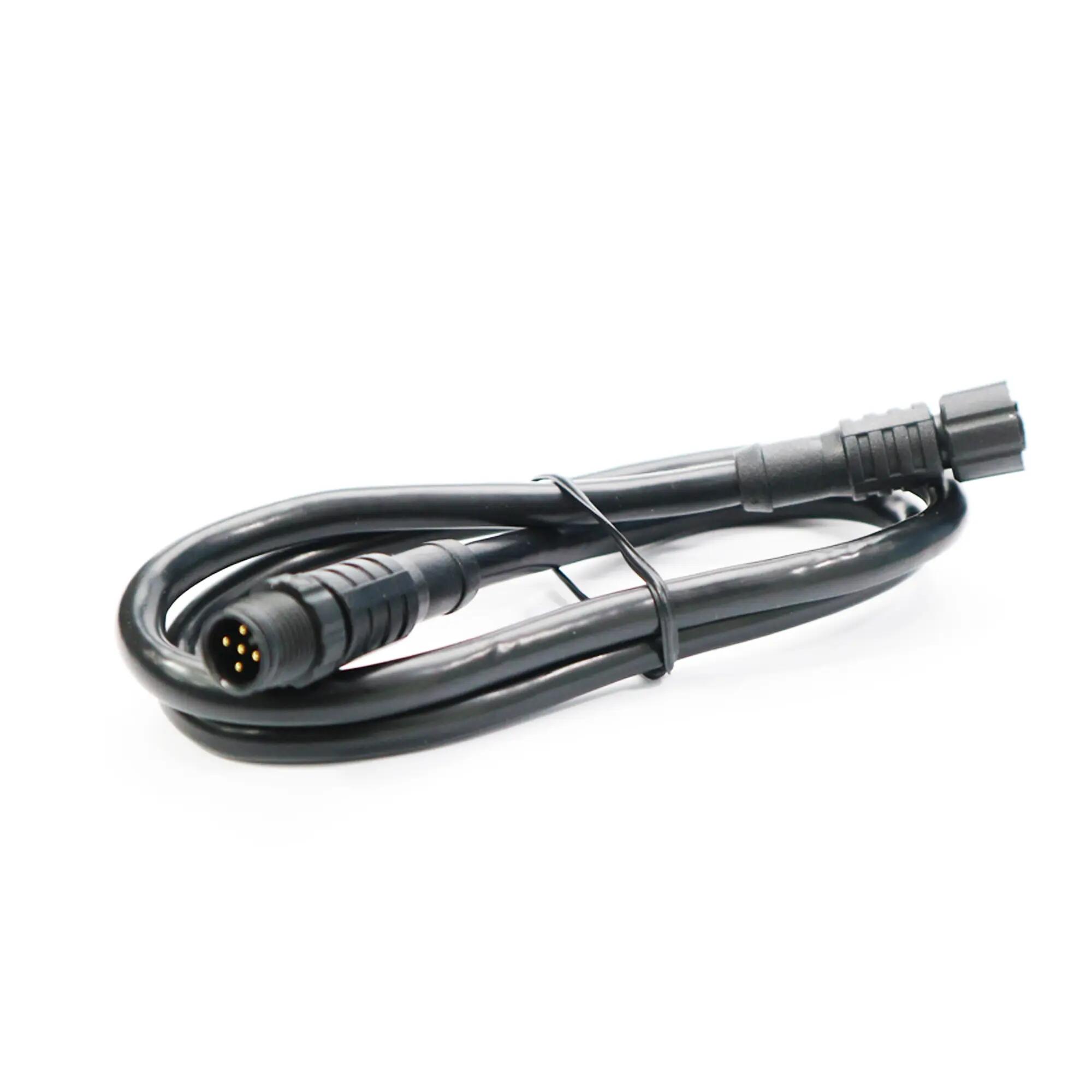

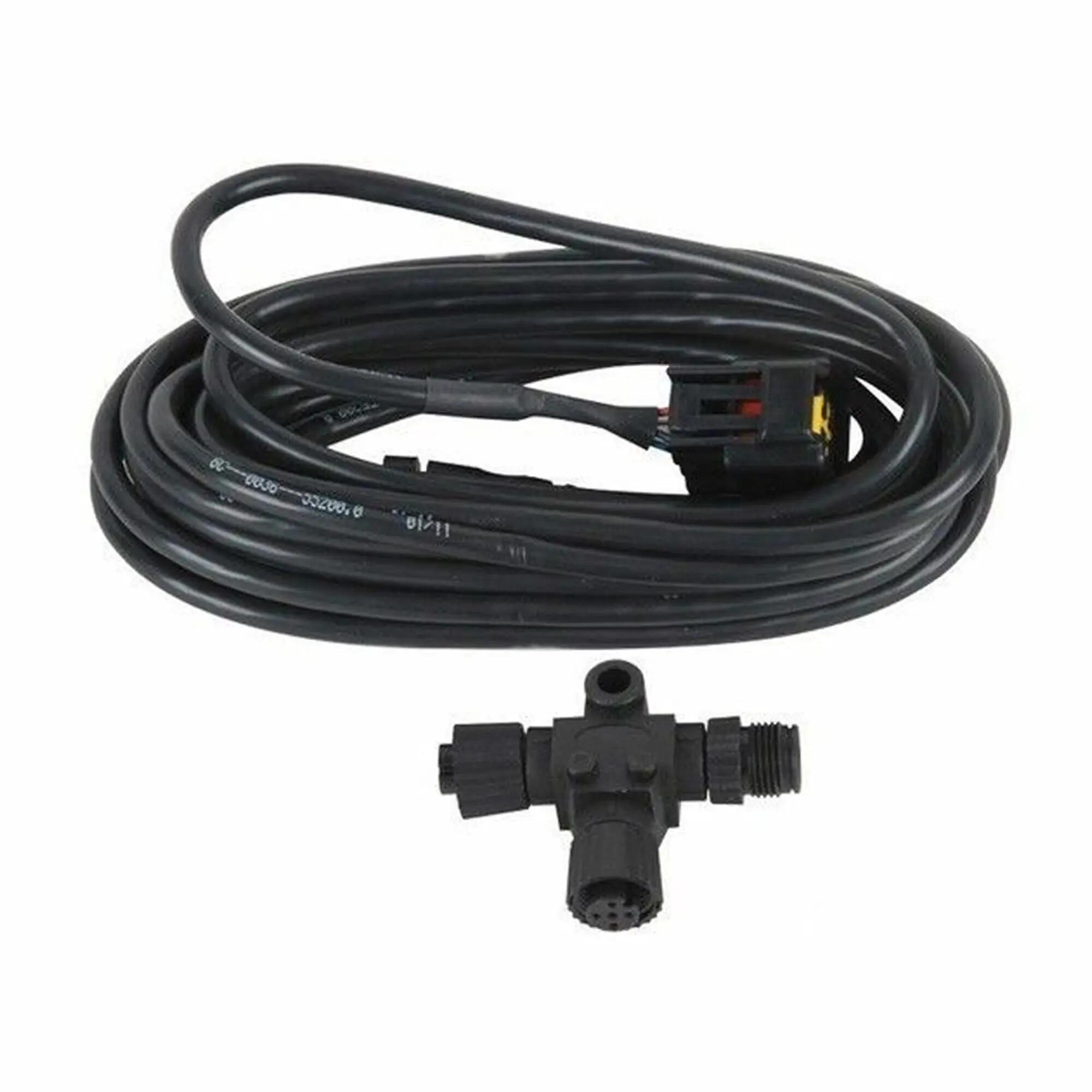

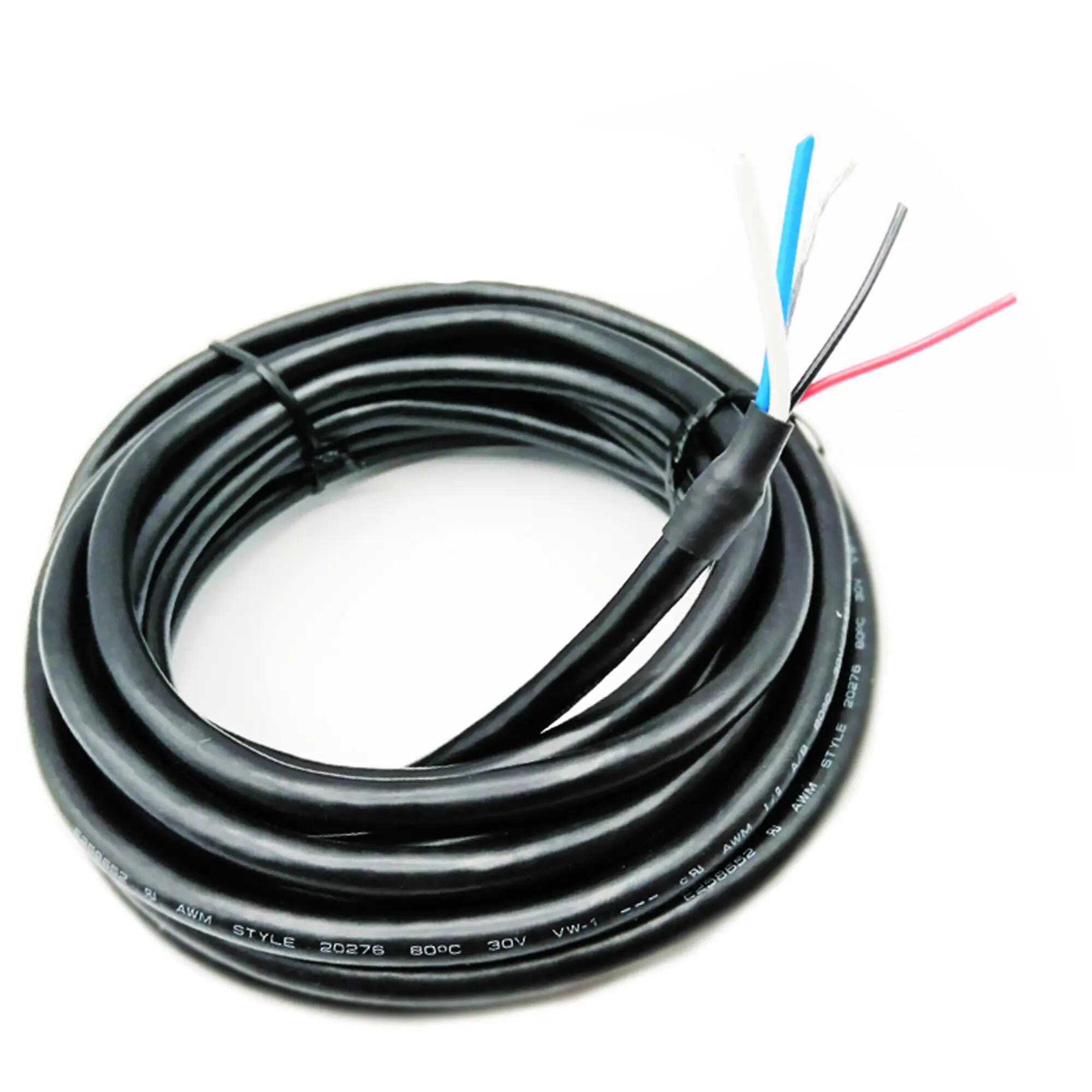

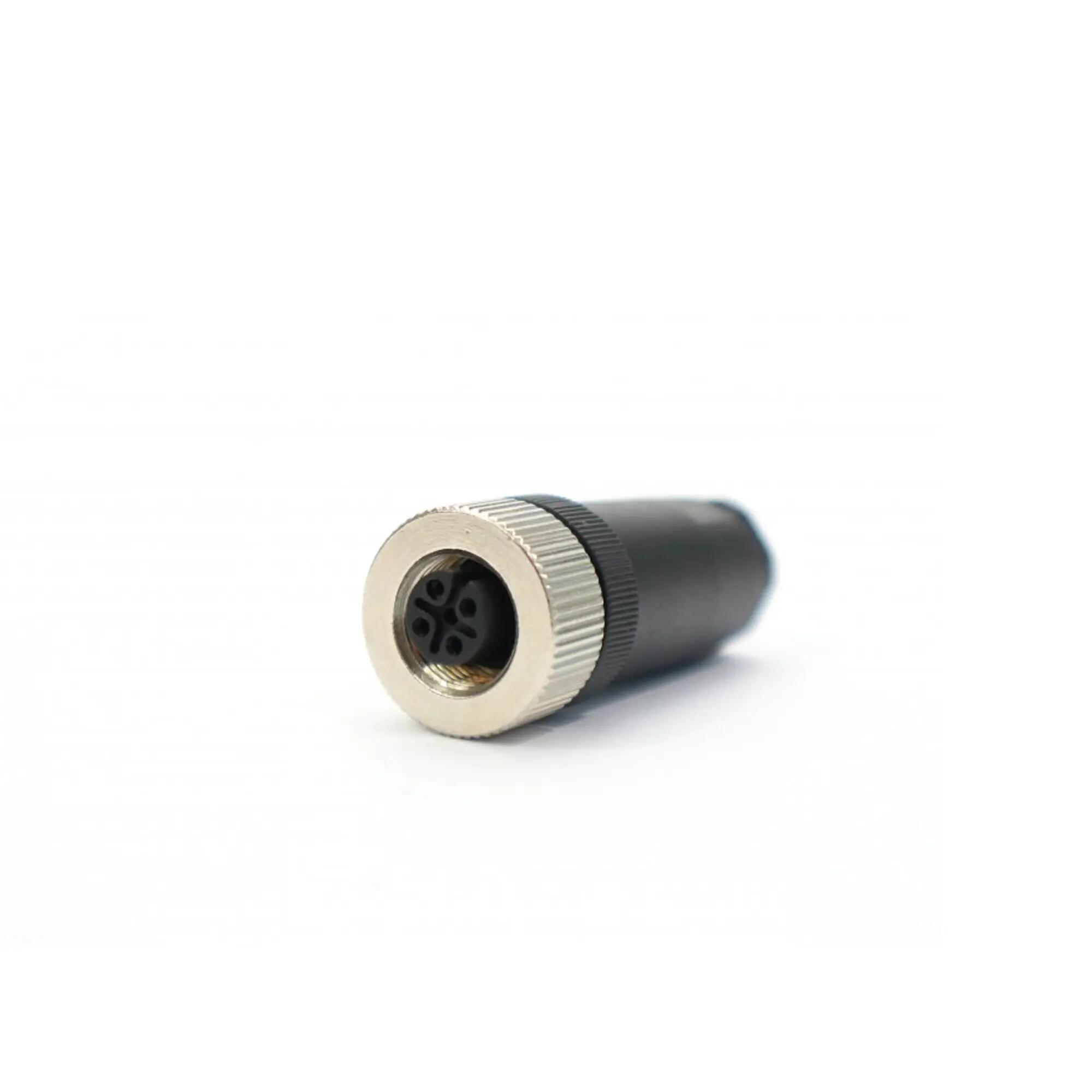

Il secondo errore è trascurare la massa comune: ogni utenza deve tornare al polo negativo della batteria attraverso un bus-bar dedicato, evitando anelli di massa che generano interferenze sugli strumenti elettronici. Per chi installa reti dati NMEA2000, gli starter kit e i cavi di rete Powerymax (disponibili in lunghezze da 0,6 a 4,5 m) consentono di collegare ecoscandaglio, GPS e autopilota su un unico bus digitale, con connettori specifici per motori Yamaha e Honda. I cavi di alimentazione Lowrance completano il collegamento della strumentazione.

Un terzo aspetto spesso sottovalutato è la protezione IP dei componenti: in pozzetto e sul ponte ogni connessione esposta deve raggiungere almeno il grado IP67, che certifica la tenuta completa a polvere e immersione temporanea. I proiettori LED Euromarine ricaricabili con certificazione IP67 dimostrano come l'illuminazione ausiliaria possa funzionare anche dopo un'onda in coperta. Per approfondire le soluzioni disponibili è possibile visitare i negozi sportivi Milano o i negozi sportivi Ferrara, dove il personale può fornire assistenza diretta.

Impianto collegamento pannello elettrico barca: dal quadro ai circuiti di bordo

Il quadro elettrico rappresenta il centro nevralgico della distribuzione energetica: da questo pannello partono i singoli circuiti protetti che alimentano luci, strumentazione, pompe e prese. I modelli Blue Sea disponibili in catalogo integrano interruttori magnetotermici calibrati che intervengono in caso di sovraccarico senza necessità di sostituire fusibili, riducendo i tempi di ripristino in navigazione.

Il collegamento tra batteria e quadro richiede un cavo di sezione adeguata — generalmente tra 10 e 25 mm² a seconda dell'amperaggio complessivo — e un fusibile principale posizionato entro 20 cm dal polo positivo della batteria. I portafusibili stagni Osculati rispondono a questa esigenza con involucro resistente alla corrosione. Per la propulsione alternativa, i motori elettrici necessitano di un circuito separato con interruttore di sicurezza Plastimo dedicato al fuoribordo, collegato tramite pinze di alimentazione Spinlock che garantiscono contatto stabile anche sotto vibrazione.
